Máy thủy chuẩn Nikon AE-7C

Ống kính máy Nikon AE-7C

- Chiều dài ống kính là: 220mm

- Đường kính kính vật:  40mm

- Độ phóng đại ống kính: 30X

- Độ phân giải: 3”

- Trường nhìn: 1030’

- Tiêu cự nhỏ nhất: 0.3m

Độ chính xác phép đo.

- Độ chính xác khi đo lặp trực tiếp: ± 1.0mm/1km

- Độ chính xác khi đo với bộ chia cực nhỏ và mia Invar: ± 0.45mm/1km

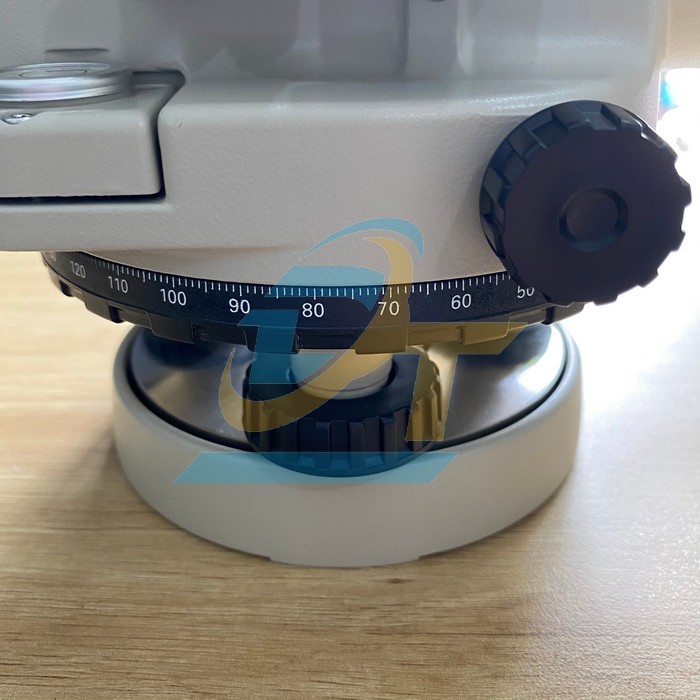

Bàn độ ngang

- Kích thước bàn độ: 118 mm

- Vạch chia bàn độ. 10, khi đọc trực tiếp là 10/1gon.

- -Thanh đọc bàn độ với bộ chia cực nhỏ: 0.10/1gon.

Bộ tự động của máy thủy bình Nikon AE-7C

- Bộ bù áp dạng dây treo khí ẩm, đệm khí.

- Phạm vi bù: ± 16’

- Đặt độ chính xác lên đến ± 0.35”

Độ nhạy bọt thủy tròn: ± 10’/2mm

Hằng số đo

- Hằng số C: 1:100

- Hằng số K: 0

Kích thước

- Kích thước máy: 220x136x142 mm

- Kích thước vỏ máy: 379x195x197 mm

Nikon AE-7C – thiết kế hoàn hảo từng chi tiết

- Máy thủy bình tự động Nikon AE-7C được phát triển và sản xuất trên dây chuyền công nghệ hiện đại Nhật Bản. Máy mang trong mình những công nghệ  đỉnh cao, khó tìm được trong các dòng máy thủy bình thông thường:

- Hệ thống lăng kính huyền thoại chưa bao giờ lỗi thời của hãng Nikon cho độ phóng đại lên đến 30X và độ phân giải 3’’, giúp cho hình ảnh rõ nét ngay cả trong môi trường ánh sáng yếu.

- Máy được bơm đầy khí Nito khô và nén kín, giúp máy có một cơ chế chống nước và chống lọt hơi ẩm một cách hoàn hảo.

- Bộ bù tự động được thiết kế dây treo hợp kim titan siêu kéo, con lắc đệm khí giúp máy cân bằng nhanh chóng trong môi trường thiếu ổn định, nâng cao độ chính xác phép đo.

- Thân máy có gắn thêm tiêu sơ bộ, giúp người dùng nhanh chóng tìm được mục tiêu đo.

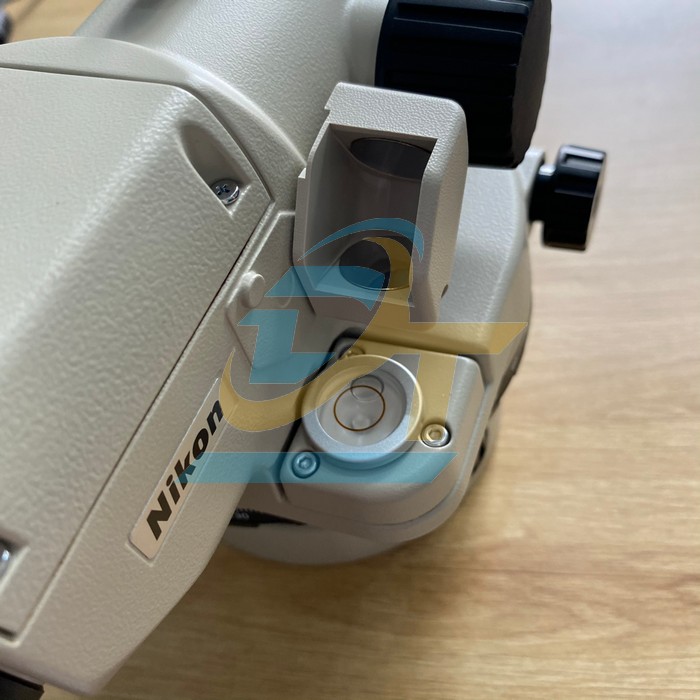

- Bọt thủy tròn to và có gương đọc thủy có thể điều chỉnh theo tầm mắt giúp đọc thủy nhanh và dễ dàng trong thao tác cân bằng máy.

- Ngoài ra máy còn được cải thiện về khỏang cách đọc mia nhỏ nhất, cho khoảng tiêu cự 0.3m, giúp người dùng có thể tiến hành đo đạc trong không gian chật hẹp

Máy thủy bình Nikon AE – 7C – thách thức mọi giới hạn của độ chính xác

- Bộ phận tự động của máy thủy bình Nikon AE-7C được thiết kế đặc biệt theo kiểu dây treo khí ẩm, cho phạm vi bù lớn ± 16’, giúp máy đạt được độ chính xác kinh ngạc trong phép đo cao độ.

- Khi thực hiện phép đo trực tiếp độ chính xác là 1.0mm/1km.

- Khi sử dụng bộ du xích Micrometer thì độ chính xác đạt được là 0.45mm/1km.

- Với việc đạt được độ chính xác cao trong các phép đo nên máy thủy bình AE-7C thường được lựa chọn cho các công tác đo đạc đòi hỏi độ chính xác cao: dẫn đường chuyền cao độ hạng I – II, xây dựng hệ thống lưới cao độ kỹ thuật khống chế phục vụ công tác thi công.,..

Bộ thiết bị bao gồm:

- 01 Máy thuỷ chuẩn tự động AE-7C, 360 độ (Nikon - Nhật Bản)

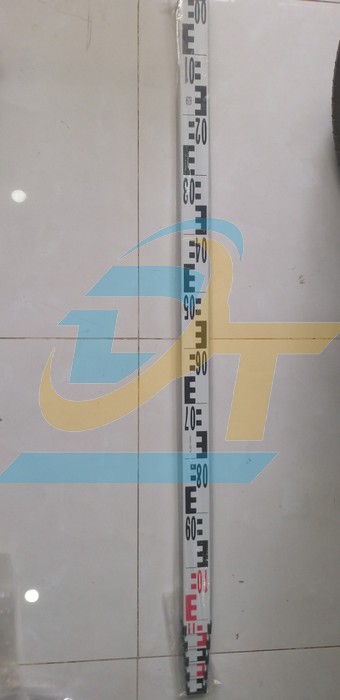

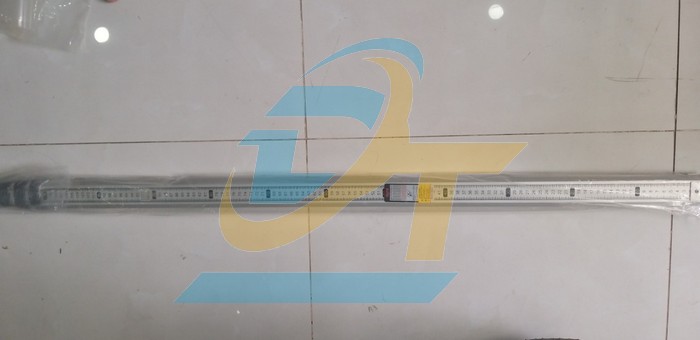

- 01 Mia rút nhôm 5M, 5 đoạn ALG-550 + Túi đựng mia (Myzox)

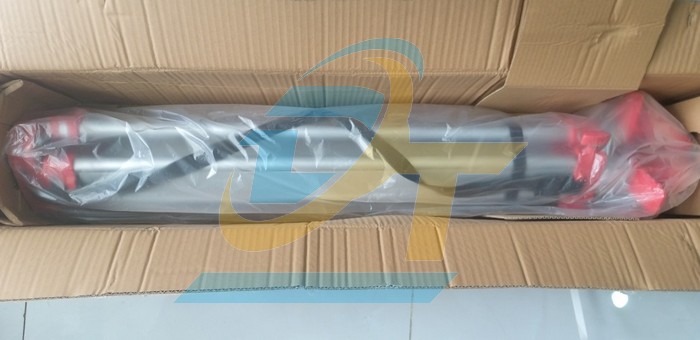

- 01 Chân máy bằng nhôm SAT-OL  (Myzox)
